Программная модель 32-разрядного микропроцессора фирмы Motorola

Интерфейс, органы управления


         После запуска программы пользователь получает доступ к графическому интерфейсу, позволяющему осуществлять ввод, корректировку и вывод данных в диалоговом режиме (рис.1).

Программная модель поддерживает два режима работы: супервизора и пользователя, каждый из которых характеризуется своим множеством операций. После запуска программы появляется окно, позволяющее пользователю выбрать режим работы. В пользовательском режиме процессор работает с определёнными ограничениями. Хотя большинство команд микропроцессора выполняется одинаково в обоих режимах, некоторые команды, вызывающие особые действия в системе, в пользовательском режиме запрещены.


Рис. 3

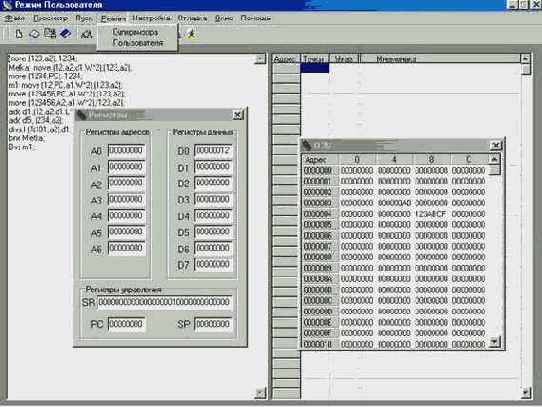

Основной экран программы состоит из двух окон: окно для ввода текста программы (диалоговое окно) и окно отладчика, в котором отражается адрес команды в памяти, положение указателя стека, мнемоника команды и её машинный код. Программная модель обладает возможностью просмотра и корректировки промежуточных результатов выполнения микропроцессорных программ. Для этой цели в неё включены возможности просмотра содержимого регистров микропроцессора. Осуществляется это путём выбора соответствующего подменю в выпадающем меню PopUp (Просмотр/Регистры). Микропроцессор имеет 17 32-разрядных регистров (восемь регистров данных, семь адресных регистров и два указателя стека). Кроме того, в нём есть 32-разрядный счётик команд, в котором используются только младшие 24 разряда. Регистр состояния микропроцессора имеет 16 разрядов. Все эти регистры отображены в соответствующем окне (рис. 2). Закрыть окна просмотра регистров можно щёлкнув на системную иконку закрытия окна или же выбрав в меню пункт “Окно”, ”Закрыть все”

Переключение между режимами осуществляется путём выбора соответствующего режима в меню “Режим”. При переключении между режимами все данные, введённые пользователем должны быть сохранены, о чём появится соответствующая подсказка.

Рис. 4

Программная модель предоставляет пользователю возможность работы с файлами.
Для этой цели в меню “Файл” необходимо выбрать нужное действие ( Создание нового программного листа, открытие уже существующего, сохранение редактируемого, его закрытие). Здесь также существует возможность выхода из программы, все в дальнейшем необходимые данные должны быть предварительно сохранены.

В меню “Пуск” отражены команды, управляющие выполнением и отладкой микропроцессорных программ. Команда “Выполнить” выполняет программу из диалогового окна. Команда “Останов” прерывает выполнение программы. Команда “Ассемблирование” переводит мнемонику команд в ассемблерный код, который также отображается в соответствующем окне. Команда “Дизассемблирование” наоборот переводит машинный код в мнемонику, понятную пользователю. Команда “Трассировка” позволяет выполнять программу в пошаговом режиме, что может быть полезно для уяснения тонкостей алгоритма выполнения программы, а также может использоваться для устранения ошибок в программном коде.

В меню также существует пункт “Помощь”, где пользователь сможет найти всю интересующую его информацию по работе программной модели, устройству микропроцессора и его системе команд.



Для облегчения работы, наиболее часто выполняемые операции вынесены на панель инструментов.
