МИКРОСХЕМЫ, СОДЕРЖАЩИЕ ЭЛЕМЕНТЫ ПАМЯТИ


Микросхема К155ТМ2 (рис. 5.27, табл. 5.18). Эта микросхема содержит два D-трштера. Поясним работу D-триггеров микросхемы К155ТМ2, поль­зуясь табл. 5.18. Каждый D-триггер этой микросхемы имеет вход предустановки S и сброса R. Из таблицы видно, что при подаче низкого уровня на вход S на прямом выходе триггера Q появится высокий уровень, а на инверсном выходе Q - низкий Уровень. Низкий уровень на входе R устанавливает выходы триггера в противоположные состояния. Если низкий уровень присутствует хотя бы на одном из входов S или R, то сигналы на входах С и D никак не влияют на состояние триггера. Если сигнал низкого уровня подавать одновременно на входы S и R, то на обоих выходах (прямом и инверсном) установится высокий уровень; если эти сигналы одновременно снять, то триггер может установиться в любое состояние, поэтому такой ситуации необходимо избегать.


Рис. 5.27. Микросхема К155ТМ2

Таблица 5.18

Входы

Выходы



S

R

С

D

Q

Q

L

Н

X

X

Н

L

Н

L

X

X

L

H

L

L

X

X

Н

H

Н

Н

L

X

Qs

Qs

Н

Н

Н

X

Qs

Qs

Н

Н

1

X

Qs

Qs

Н

Н

t

Н

Н

L

Н

Н

t

L

L

H

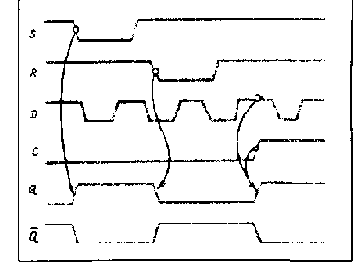

Рис. 5.28. Временная диаграмма работы микросхемы К155ТМ2

Буквой Qs в табл. 5.18 обозначено состояние триггера, кото­рое было до подачи указанных управляющих сигналов. Из табл. 5.18 видно, что низкий уровень, высокий уровень, а также переход от высокого к низкому уровню на входе С никак не влияют на состояние триггера. Только переход от низкого уров­ня к высокому устанавливает на выходе триггера тот уровень, который в данный момент присутствует на входе D, а на инверс­ном выходе устанавливает инверсный уровень. На рис. 5.28 приведена временная диаграмма, иллюстрирующая работу D-триггера микросхемы К155ТМ2.

Таблица 5.19

Входы

Выходы

С

D

Q

0

L

X

qs

Qs

Н

Н

Н

L

Н

L

L

Н




Рис. 5.29. Микросхема К155ТМ7

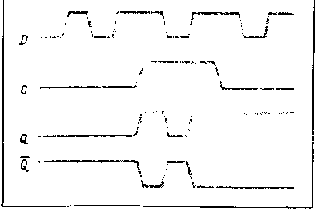

Рис. 5.30. Времен­ная диаграмма ра­боты микросхемы К155ТМ7

Микросхема К155ТМ7 (рис. 5.29, табл. 5.19). Эта микросхе­ма содержит четыре D-триггера.

Каждый триггер имеет вход D, выходы Q и Q и управляющий вход С, но управляющие входы всех триггеров не подключены к отдельным выводам микросхемы, а соединены попарно и под­ключены к выводам 4 и 13. Поэтому триггерами этой микро­схемы нельзя управлять по отдельности. Из табл. 5.19 видно, что если на управляющем входе С низкий уровень, то уровень сигнала на выходе триггера Q остается неизменным, а если вы­сокий уровень, то уровень сигнала на выходе триггера повторяет уровень на входе D. Временная диаграмма, поясняющая работу триггера, приведена на рис. 5.30. Триггер такого типа часто назы­вают "защелкой", так как с его помощью можно в любой мо­мент зафиксировать уровень какого-либо сигнала.

Микросхема КР541РУ2 (рис. 5.31). Эта микросхема является оперативным запоминающим устройством емкостью 4 Кбит с организацией 1024x4 бита. Это значит, что внутри микросхемы содержится 1024 запоминающие ячейки, каждая из которых со­стоит из четырех двоичных разрядов. Для адресации ячеек памя­ти внутри микросхемы имеется 10 адресных входов АО — А9. Каждой комбинации сигналов на этих входах соответствует одна ячейка. Для передачи информации в ячейки памяти при записи и из ячеек памяти при считывании имеются выводы QO — Q3. При записи информации эти выводы работают как вхо­ды, а при считывании — как выходы с открытым коллектором. Вход WE управляет режимом записи и считывания: при высо­ком уровне на этом входе микросхема работает в режиме счи­тывания, при низком — в режиме записи. Вход CS управляет работой выводов QO — Q3. При высоком уровне на этом входе информация не может быть считана или записана. В режиме считывания низкий уровень на входе CS разрешает работу вы­водов QO — Q3 как выходов, а в режиме записи — как входов. Временные диаграммы работы микросхемы в режиме записи считывания приведены на рис. 5.32.



Микросхема КР556РТ4 (рис. 5.33). Эта микросхема явля­ ется постоянным запоминающим устройством емкостью 1 Кбит с организацией 256x4 бита, т. е. внутри микросхемы содержится 256 ячеек памяти, каждая из которых состоит из четырех разря­дов. Информация, записанная в ПЗУ, не стирается при выключе­нии напряжения питания. Для записи информации в ПЗУ исполь­зуется специальное устройство, называемое программатором. Схема программатора для микросхемы К556РЕ4 (старое назва­ние микросхемы КР556РТ4) и режим записи информации не приводятся в этой книге.

Микросхема КР556РТ4 имеет восемь входов АО-А7 для адресации ячеек памяти, четыре выхода с открытым коллекто­ром QO — Q3 для считывания содержимого ячейки и два управляющих входа CSO и CS1. Считывание информации может про­исходить только тогда, когда на обоих входах CSO и CS1 низкий уровень (рис. 5.34).



Рис. 5.31. Микросхема КР541РУ2



Рис. 5.33. Микросхема КР556РТ4

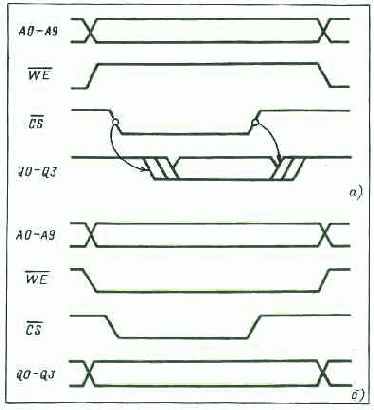

Рис. 5.32. Временная диаграмма работы микросхемы КР541РУ2



Рис. 5.34. Временная диаграмма работы микросхемы КР556РТ4 при считывании
