Циклы обмена в режиме ПДП
Циклы обмена в режиме прямого доступа к памяти выполняются по тем же правилам, что и циклы программного обмена, и циклы предоставления прерываний.
Прежде чем начать обмен в режиме ПДП, устройство, которому необходим ПДП, должно запросить ПДП и получить его. Процедура запроса и предоставления ПДП очень похожа на процедуру запроса и предоставления прерывания. В обоих случаях устройство, требующее обслуживания, посылает сигнал запроса процессору. Однако в случае ПДП процессор обязательно должен предоставить ПДП запросившему устройству с помощью специальных сигналов, так как на время ПДП процессор отключается от магистрали. А при радиальных прерываниях предоставления прерывания от процессора не требуется.
На магистрали Q-bus запрос и предоставление ПДП организуются подобно запросу и предоставлению прерывания. Упрощенная структура связей устройств, участвующих в ПДП, показана на рис. 2.11. Временная диаграмма запроса/предоставления ПДП очень близка к временной диаграмме запроса/предоставления прерывания (см. рис. 2.9).

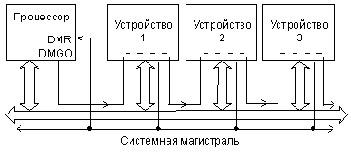

Рис. 2.11. Структура связей запроса/предоставления ПДП на магистрали Q-bus.
Сигнал запроса ПДП, называемый -DMR, передается всеми устройствами, нуждающимися в ПДП, по одной линии магистрали. Тип выходного каскада на этой линии — ОК. Процессор, получив сигнал -DMR, выдает сигнал предоставления ПДП DMGO, аналогичный сигналу IAKO. Этот сигнал также проходит через все устройства последовательно, в результате чего ПДП получает только то устройство, которое находится ближе к процессору (географический приоритет). А затем устройство, получившее ПДП, проводит циклы обмена по магистрали, аналогично циклам программного обмена. В циклах ПДП информация читается из памяти и записывается в устройство ввода/вывода, или наоборот — читается из устройства ввода/вывода и передается в память.
На магистрали ISA запрос/предоставление ПДП очень напоминает организацию радиальных прерываний (рис. 2.12). Точно так же в системе существует контроллер ПДП, к которому сходятся сигналы запроса ПДП, называемые DRQ, и от которого расходятся сигналы предоставления ПДП, называемые -DACK.
К каждому каналу ПДП (пара сигналов DRQ и -DACK) подключается только одно устройство, запрашивающее ПДП. Тип выходных каскадов для этих сигналов —2С. Устройство, нуждающееся в ПДП, посылает сигнал запроса DRQ и получает в ответ сигнал предоставления -DACK. После этого контроллер ПДП проводит циклы обмена по магистрали между устройством ввода/вывода и памятью.
Упрощенная временная диаграмма циклов ПДП на магистрали ISA показана на рис. 2.13.
На магистрали ISA используются раздельные стробы записи в память (-MEMW) и записи в устройства ввода/вывода (-IOW), а также раздельные стробы чтения из памяти (-MEMR) и чтения из устройств ввода/вывода (-IOR). Это позволяет за один цикл обмена ПДП читать информацию из памяти и записывать ее в устройство ввода/вывода или же читать информацию из устройства ввода/вывода и записывать ее в память. При этом на шине адреса выставляется адрес памяти, а адрес устройства ввода/вывода заменяется одним-единственным сигналом AEN. Естественно, в цикле обмена в режиме ПДП участвует только то устройство ввода/вывода, которое предварительно запросило ПДП и которому ПДП было предоставлено. Поэтому никаких конфликтов между устройствами ввода/вывода из-за такой упрощенной адресации не возникает.

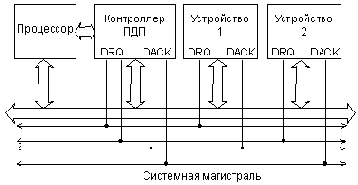

Рис. 2.12. Структура связей запроса/предоставления ПДП на магистрали ISA.

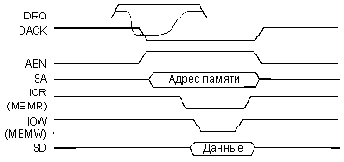

Рис. 2.13. Цикл ПДП на магистрали ISA.
