Особенности архитектуры


Материнские платы линейки GAG1975X созданы в соответствии с референс-дизайном и учитывают требования повышенного энергопитания современных электронных компонентов. Архитектура моделей рассчитана на использование как одноканальных, так и двухканальных конфигураций подсистемы оперативной памяти с модулями DDR2 SDRAM. Без ограничений могут применяться модули DDR2 533. В режимах с частотой процессорной шины 800 и 1066 МГц возможно использование модулей DDR2 667. При выборе частоты 1066 МГц в режиме разгона, устанавливаемом в BIOS Setup, модули памяти работают как DDR2 888. В двухканальном режиме это обеспечивает достижение максимальной полосы пропускания для оперативной памяти, а следовательно, и всей системы.

Оценивая функциональные возможности материнских плат линейки GA-G1975X, необходимо отметить, что используемые в конструкции полупроводниковые элементы отличаются не только высокой производительностью, но и высоким энергопотреблением, а следовательно, и теплообразованием. Кроме процессора и микросхем чипсета значительным источником тепла являются элементы преобразователей напряжений (VRM). Они необходимы для питания процессора, модулей оперативной памяти и видеоподсистемы.

Мощный тепловой поток требует использования адекватных средств поддержания необходимых термических режимов эксплуатации. И если в случае с Gigabyte GAG1975XС для охлаждения электронных компонентов достаточно традиционных средств охлаждения, то для решения проблемы высокого теплообразования элементов Gigabyte GA-G1975X, рассчитанных на экстремальные режимы эксплуатации, в дополнение к пассивным средствам инженеры предложили специальную конструкцию, предусматривающую наличие воздуховодов и специальных турбин. В торцах двух воздуховодов установлено четыре 40-миллиметровых вентилятора.

Образуемые ими мощные потоки воздуха, обтекая элементы VRM, радиаторы процессора и чипсета, а также модулей памяти, уносят значительное количество тепловой энергии от нагретых компонентов. В одном из воздуховодов расположен северный мост чипсета с радиатором, во втором — часть преобразователя процессорного питания с радиатором на полевых транзисторах.


Данный способ охлаждения, основанный на использовании описанной конструкции, инженеры Gigabyte назвали технологией Turbojet. Основные потоки воздуха, порожденные Turbojet, представлены на рис. 2.

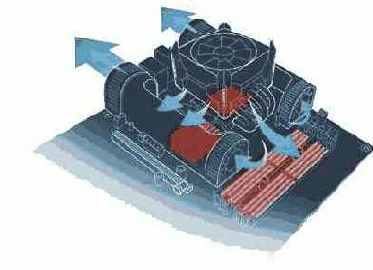

Рис. 2.Система охлаждения Turbojet и охлаждающие воздушные потоки Необходимо отметить, что перечисленными элементами не исчерпываются особенности материнских плат линейки GA-G1975X. Их отличительной чертой является также возможность одновременного применения двух видеоадаптеров, используемых в режиме SLI.

Эти видеоадаптеры подключаются посредством двух слотов стандарта PCI Express x16, поддерживающих режимы PCI Express x8 (рис. 3). А для расширения компьютерной системы используются два слота PCI и два PCI Express x4.

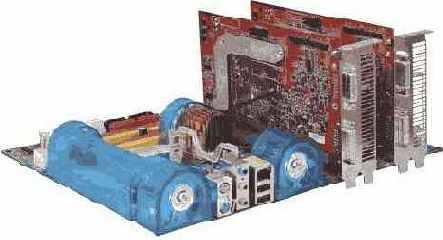

Рис. 3. Материнская плата Gigabyte GA-G1975X с двумя видеоадаптерами В качестве аудиокодека в составе материнских плат линейки GAG1975X использована микросхема Creative CA0106-DAT. Реализовано восемь аудиоканалов (7.1), обеспечивающих сравнительно высокое качество: в полосе 40–15 кГц неравномерность АЧХ составляет менее 0,15 дБ, динамический диапазон — около 85 дБ, гармонические искажения — менее 0,01%.

Традиционный сетевой контроллер Gigabit Ethernet реализован на микросхеме Broadcom 5789, подключенной через шину PCI Express х1. Новые платы — благодаря поддержке компоненты чипсета ICH7R — имеют в своем составе четыре порта Serial ATA 300 и один порт Parallel ATA-100. Микросхема ICH7R предоставляет возможность на основе накопителей Serial ATA реализовать функции RAID 0, RAID 1, RAID 0+1, RAID 5. Дополнительная микросхема ITE IT8211F обеспечивает работу Parallel ATA IDE с поддержкой протоколов UltraDMA 133/100/66.

Хотя указанные материнские платы и обеспечивают высокий уровень производительности всех входящих в их состав систем, конструкторы предусмотрели средства разгона, позволяющие повысить производительность ПК за счет увеличения тактовых частот основных подсистем. Этому способствует фирменная утилита EasyTune 5, обеспечивающая мониторинг и настройку системных параметров в реальном времени.Кроме того, материнская плата поддерживает целый ряд эксклюзивных разработок Gigabyte. Среди них Dual BIOS — технология резервного хранения программного кода BIOS в дополнительной микросхеме, что обеспечивает повышенную надежность при выполнении операции модификации кода, а также в случае вирусных атак. Так же поддерживается CIA (CPU Intelligent Accelerator) 2 — динамическое изменение частоты процессорной шины, а следовательно, и процессора (в зависимости от его текущей загрузки, определяемой характером выполняемых задач). Технология MIB (Memory Intelligent Booster) 2 позволяет повысить производительность (декларируется до 10 %) подсистемы оперативной памяти за счет сокращения задержек без снижения стабильности.
