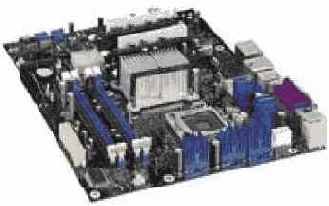

Плата Intel D975XBX


Эта системная плата, безусловно, возглавляет существующий перечень плат Intel для настольных ПК и графических рабочих станций начального уровня. Среди привлекательных новшеств, которые и делают эту плату очень удобной для создания высокопроизводительных систем, стоит отметить сразу три (!) механических слота PCI Express x16. На первый из них разведены все 16 линий графической шины PCI Express x16, на второй - восемь линий этой же шины, автоматически отключающиеся от первого слота, если используются две видеокарты (что гораздо удобнее, нежели в платах на nForce4 SLI с механическим "слотом-переключателем"). Наконец, на третий слот PCI Express, расположенный между двумя слотами PCI32, заведено четыре линии PCI Express x1 от моста ICH7R. То есть данный слот с пиковым пропусканием шины до 1 Гбайт/с в обоих направлениях может использоваться для установки высокопроизводительных RAID-контроллеров Serial ATA или Serial Attached SCSI (они, как правило, имеют шину PCI Express x4 или x8), или для иной нужной периферии, включая карты PCI Express x1.

Впрочем, практически вся необходимая периферия уже предусмотрена на плате. Помимо высококлассного звука (8-канальный Intel High Definition Audio, аудиокодек SigmaTel 9221, шум - менее 90 дБ), восьми штатных портов USB 2.0, богатых Serial ATA RAID-возможностей моста ICH7R (четыре порта по 3 Гбит/с, NCQ, HotPlug, RAID 5, 10 и пр.) на плате присутствуют и дополнительные контроллеры. Так, на шине PCI установлен двухпортовый контроллер интерфейса IEEE 1394a (FireWire 400 Мбит/с), рядом есть еще один четырехпортовый SerialATA RAID SiI3114 от Silicon Image (RAID 0, 1, 10; в бета-версии возможен и программный RAID 5), а к оставшимся линиям PCI Express x1 подключен гигабитный Ethernet-контроллер Intel 82573. Все шины PCI Express и PCI оснащены также шиной SMBus. На плате имеется чип аппаратного мониторинга и коннекторы для подключения четырех вентиляторов (процессорный и Aux обеспечивают ток до 3 А, два других - до 1,5 А).

Плату выгодно отличает использование бесшумного пассивного охлаждения (радиаторы без вентиляторов на обоих мостах чипсета, а также на силовых ключах стабилизатора питания процессора; в работе все они едва теплые), импульсного стабилизатора напряжения на памяти и мощного пятифазного (судя по количеству катушек и блоков ключей) стабилизатора напряжения питания процессора.
За это, кстати, приходится "платить" необходимостью использования 8-контактного "серверного" разъема питания + 12 В. На задней панели платы помимо прочего присутствуют оптический и коаксиальный S/PDIF-выходы. Разъемы Serial ATA имеют обойму, защищающую от случайного излома. Из недостатков платы (и в качестве пожеланий на будущее) отметим использование низкоскоростного IEEE 1394a вместо вдвое более быстрого наследника 1394b, а также применение устаревшего PCI-контроллера SATA 1.0 SiI3114, тогда как уже более года назад выпущен его наследник SiI3124 с поддержкой SATA 2.5 (3 Гбит/с и NCQ). Кроме того, можно было бы использовать и SATA2-контроллер SiI3132 и вывести один-два SATA-порта на заднюю панель платы. Не помешал еще хотя бы один UATA-порт.

Intel D975XBX

Плюсы:
  • Отличный разгонный потенциал
  • Бесшумное пассивное охлаждение
  • Три механических слота PCI Express x16
Минусы:
  • Использование низкоскоростного IEEE 1394a
  • Устаревший PCI-контроллер SATA 1.0 SiI3114
