Статические оперативные запоминающие устройства (ОЗУ)
В радиоаппаратуре часто требуется хранение временной информации, значение которой не важно при включении устройства. Такую память можно было бы построить на микросхемах EEPROM или FLASH -памяти, но, к сожалению, эти микросхемы дороги, обладают малым количеством перезаписей и чрезвычайно низким быстродействием при считывании и особенно записи информации. Для хранения временной информации можно воспользоваться параллельными регистрами. Так как запоминаемые слова не нужны одновременно, то можно воспользоваться механизмом адресации, который применяется в ПЗУ.
Схемы, в которых в качестве запоминающей ячейки используется параллельный регистр называется статической ОЗУ, т.к. информация в ней сохраняется все время, пока к микросхеме подключено питание. В отличие от статической ОЗУ в микросхемах динамического ОЗУ постоянно требуется регенерировать их содержимое, иначе информация будет испорчена.
В микросхемах ОЗУ присутствуют две операции: операция записи и операция чтения. Для записи и чтения информации можно использовать различные шины данных (как это делается в сигнальных процессорах), но чаще используется одна и та же шина данных. Это позволяет экономить выводы микросхем, подключаемых к этой шине и легко осуществлять коммутацию сигналов между различными устройствами.
Схема статического ОЗУ приведена на рисунке 1. Вход и выход микросхемы в этой схеме объединены при помощи шинного формирователя. Естественно, что схемы реальных ОЗУ будут отличаться от приведенной на этом рисунке. Тем не менее, приведенная схема позволяет понять как работает реальное ОЗУ. Изображение ОЗУ на принципиальных схемах приведено на рисунке 2.

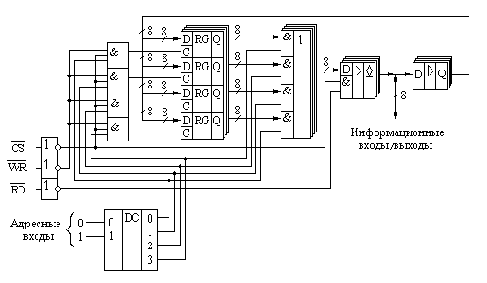

Рисунок 1. Структурная схема ОЗУ.
Рисунок 2. Изображение ОЗУ на принципиальных схемах.
Сигнал записи WR позволяет записать логические уровни, присутствующие на информационных входах во внутреннюю ячейку ОЗУ. Сигнал чтения RD позволяет выдать содержимое внутренней ячейки памяти на информационные выходы микросхемы.
В приведенной на рисунке 1 схеме невозможно одновременно производить операцию записи и чтения, но обычно это и не нужно.
Конкретная ячейка микросхемы выбирается при помощи двоичного кода - адреса ячейки. Объем памяти микросхемы зависит от количества ячеек, содержащихся в ней или, что то же самое, от количества адресных проводов. Количество ячеек в микросхеме можно определить по количеству адресных проводов возводя 2 в степень, равную количеству адресных выводов в микросхеме:
Вывод выбора кристалла CS позволяет объединять несколько микросхем для увеличения объема памяти ОЗУ. Такая схема приведена на рисунке 3.

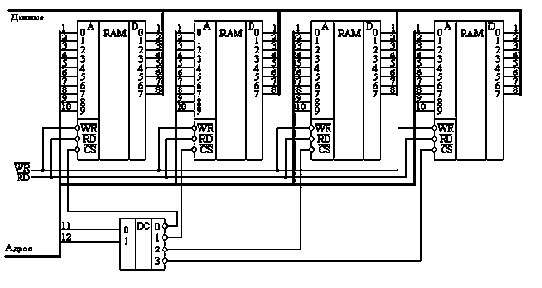

Рисунок 3. Схема ОЗУ, построенного на нескольких микросхемах памяти.
Статические ОЗУ требуют для своего построения большой площади кристалла, поэтому их ёмкость относительно невелика. Статические ОЗУ применяются для построения микроконтроллерных схем из-за простоты построения принципиальной схемы и возможности работать на сколь угодно низких частотах, вплоть до постоянного тока. Кроме того статические ОЗУ применяются для построения КЭШ-памяти в универсальных компьютерах из-за высокого быстродействия статического ОЗУ.
Временные диаграммы чтения из статического ОЗУ совпадают с временными диаграммами чтения из ПЗУ. Временные диаграммы записи в статическое ОЗУ и чтения из него приведены на рисунке 4.
Рисунок 4. Временная диаграмма обращения к ОЗУ принятая для схем, совместимых со стандартом фирмы INTEL.
На рисунке 4 стрелочками показана последовательность, в которой должны формироваться управляющие сигналы. На этом рисунке RD - это сигнал чтения; WR - сигнал записи; A - сигналы выбора адреса ячейки (так как отдельные биты в шине адреса могут принимать разные значения, то показаны пути перехода как в единичное, так и в нулевое состояние); DI - входная информация, предназначенная для записи в ячейку ОЗУ, расположенную по адресу A1; DO - выходная информация, считанная из ячейки ОЗУ, расположенной по адресу A2.

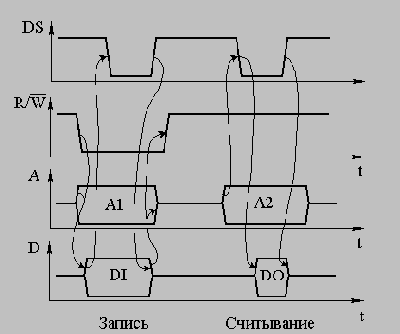

Рисунок 5. Временная диаграмма обращения к ОЗУ принятая для схем, совместимых со стандартом фирмы MOTOROLA.
На рисунке 5 стрелочками показана последовательность, в которой должны формироваться управляющие сигналы. На этом рисунке R/W - это сигнал выбора операции записи или чтения; DS - сигнал стробирования данных; A - сигналы выбора адреса ячейки (так как отдельные биты в шине адреса могут принимать разные значения, то показаны пути перехода как в единичное, так и в нулевое состояние); DI - входная информация, предназначенная для записи в ячейку ОЗУ, расположенную по адресу A1; DO - выходная информация, считанная из ячейки ОЗУ, расположенной по адресу A2.
