Микроконтроллеры. Область применения

Термин контроллер образовался от английского слова to control - управлять. Эти устройства могут основываться на различных принципах работы от механических или оптических устройств до электронных аналоговых или цифровых устройств. Механические устройства управления обладают низкой надежностью и высокой стоимостью по сравнению с электронными блоками управления, поэтому в дальнейшем мы такие устройства рассматривать не будем. Электронные аналоговые устройства требуют постоянной регулировки в процессе эксплуатации, что увеличивает стоимость их эксплуатации. Поэтому такие устройства к настоящему времени почти не используются. Наиболее распространенными на сегодняшний день схемами управления являются схемы, построенные на основе цифровых микросхем.

В зависимости от стоимости и габаритов устройства, которым требуется управлять, определяются и требования к контроллеру. Если объект управления занимает десятки метров по площади, как, например, автоматические телефонные станции, базовые станции сотовых систем связи или радиорелейные линии связи, то в качестве контроллеров можно использовать универсальные компьютеры. Управление при этом можно осуществлять через встроенные порты компьютера (LPT, COM, USB или ETHERNET). В такие компьютеры при включении питания заносится управляющая программа, которая и превращает универсальный компьютер в контроллер.

Использование универсального компьютера в качестве контроллера позволяет в кратчайшие сроки производить разработку новых систем связи, легко их модернизировать (путём простой смены программы) а также использовать готовые массовые (а значит дешёвые) блоки.

Если же к контроллеру предъявляются особенные требования, такие, как работа в условиях тряски, расширенном диапазоне температур, воздействия агрессивных сред, то приходится использовать промышленные варианты универсальных компьютеров. Естественно, что эти компьютеры значительно дороже обычных универсальных компьютеров, но всё равно они позволяют экономить время разработки системы, за счёт того, что не нужно вести разработку аппаратуры контроллера.


Контроллеры требуются не только для больших систем, но и для малогабаритных устройств таких как радиоприёмники, радиостанции, магнитофоны или сотовые аппараты. В таких устройствах к контроллерам предъявляются жёсткие требования по стоимости, габаритам и температурному диапазону работы. Этим требованиям не могут удовлетворить даже промышленные варианты универсального компьютера. Приходится вести разработку контроллеров на основе однокристальных ЭВМ, которые в свою очередь получили название микроконтроллеры.

Любые устройства, в том числе и устройства связи, радиоавтоматики или аудиовизуальной аппаратуры требуют присутствия в своем составе устройства управления (контроллера). Контроллеры требуются практически во всех предметах и устройствах, которые окружают нас. В качестве примера на рисунке 1 приведены узлы автомобиля, в которых применяются микроконтроллеры.

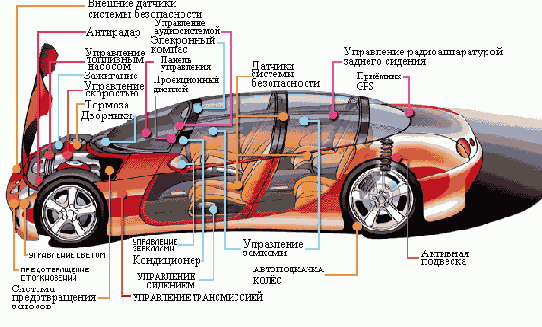

Рисунок 1 Узлы автомобиля, в которых применяются микроконтроллеры.

Внешний вид автомобильной и носимой радиостанции, в которых тоже применяются микросхемы микроконтроллеров, показаны на рисунке 2 и рисунке 3.

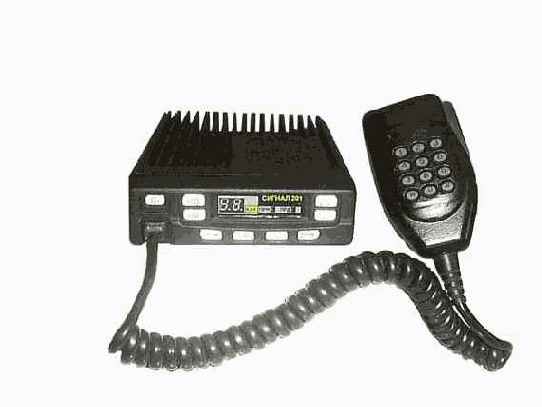

Рисунок 2. Малогабаритная радиостанция с применением микроконтроллеров.

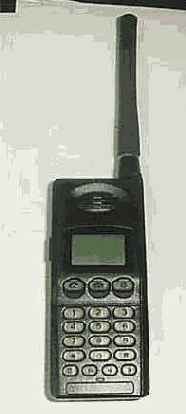

Рисунок 3. Малогабаритная радиостанция с применением микроконтроллеров.

Как выглядит носимая радиостанция внутри показывает фотография, приведённая на рисунке 4.

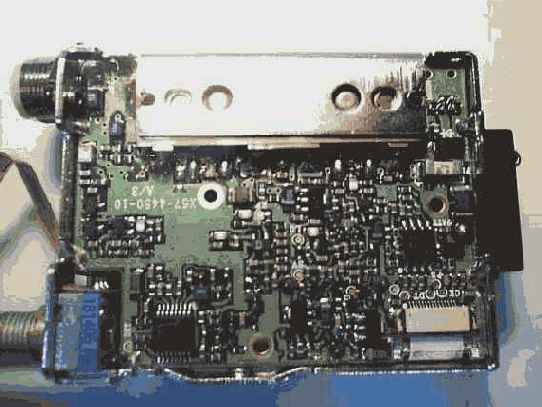

Рисунок 4. Печатная плата приёмопередатчика носимой радиостанции.

Наиболее распространёнными в настоящее время являются микроконтроллеры семейства MCS-51. Это семейсво поддерживается рядом фирм - производителей микросхем. Не менее распространёнными в мире но не в России являются микроконтроллеры фирмы Motorola. Это такие семейства как HC05, HC07, HC11 и многие другие. Пожалуй, не менее популярными микроконтроллерами являются микроконтроллеры семейства AVR фирмы Atmel. Одно перечисление семейств микроконтроллеров может занять несколько страниц текста, поэтому ограничимся приведёнными семействами восьмиразрядных микроконтроллеров.
