Реализация подпрограмм на языке ASM51.

Подпрограммы на языке программирования ASM-51 выносятся отдельно от основного текста программы. Обычно подпрограммы размещают после основного текста программы для того, чтобы случайно не передать управление подпрограмме не оператором вызова подпрограммы. Это может произойти из-за того, что ассемблер назначает адреса операторам в порядке их написания.

Исходный текст подпрограммы начинается с метки, которая одновременно является именем подпрограммы. Именно это имя указывается в качестве операнда в команде вызова подпрограммы LCALL. Возвращение из подпрограммы на оператор, следующий за оператором вызова подпрограммы осуществляется оператором RET. Все операторы, которые должны быть выполнены в подпрограммы располагаются между меткой, обозначающей имя подпрограммы и оператором возврата из подпрограммы.

Реализация подпрограмм-процедур на языке ASM51.

Подпрограмма процедура вызывается командами процессора LCALL и ACALL. В языке программирования ASM51 допустимо использования директивы CALL эта директива подбирает наиболее подходящую к данному случаю по размеру команду.

Пример подпрограммы управления последовательным портом:

Рисунок 1. Пример подпрограммы - процедуры.

Передача переменных-параметров в подпрограмму.

В приведённом выше примере байт передаётся в подпрограмму через глобальную переменную G_Per. Однако программа будет эффективнее при использовании подпрограммы с параметрами. Мы знаем, что параметр подпрограммы - это локальная переменная. В этом случае могут значительно снизиться требования к памяти данных. Для размещения локальных переменных лучше всего использовать внутренние регистры процессора. На языке ASM51 для передачи параметра размерностью один байт обычно используется аккумулятор как показано в примере программы, приведённом на рисунке 2.

Рисунок 2. Пример подпрограммы - процедуры с передачей байта через аккумулятор.

Вызов такой подпрограммы на языке программирования С выглядел бы следующим образом:

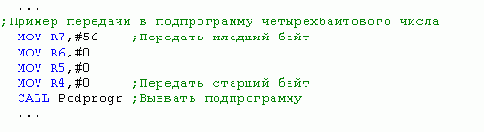

Если в подпрограмму нужно передать двухбайтовое значение, то в качестве параметра подпрограммы используется пара регистров (обычно регистры R6-старший байт и R7-младший байт).
