Язык программирования ASM-51.

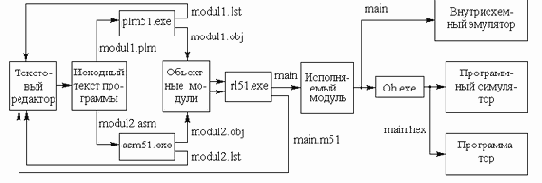

Язык программирования АSМ51 поддерживает модульное написание программ. Графическое изображение процесса написания программы на языке программирования ASM-51 приведено на рисунке 1.

Рисунок 1. Процесс написания программы на языке программирования ASM-51.

Файл, в котором хранится программа, написанная на языке АSМ51 (исходный текст программы), называется исходным модулем. Для исходного текста программы принято использовать расширения файла: asm, a51, srs, s51. Исходный текст программы можно написать, используя любой текстовый редактор.

Получить объектный модуль можно, указав имя исходного модуля программы в качестве параметра программы-транслятора в DOS строке или строке командного файла:

asm51.exe modul.asm

Получить исполняемый модуль программы можно, указав все имена объектных модулей программы в качестве параметров программы редактора связей в DOS строке или строке командного файла:

rl51.exe main.obj, modul1.obj, modul2.obj

Имя исполняемого модуля программы по умолчанию совпадает с именем первого объектного файла в списке параметров строки запуска редактора связей. Исполняемый модуль программы записывается в файл без расширения.

Большинство программаторов не может работать с объектным форматом исполняемого модуля программы, поэтому для загрузки машинного кода в процессор необходимо преобразовать объектный формат исполняемого модуля в общепринятый для программаторов гексадецимальный формат. При преобразовании форматов вся отладочная информация теряется. Машинный код процессора в гексадецимальном формате называется загрузочным модулем.

Загрузочный модуль программы можно получить при помощи программы-преобразователя программы oh.exe, передав ей в качестве параметра имя файла исполняемого модуля программы:

oh.exe main

Отладка программ.

После того, как программные модули были успешно оттранслированы, размещены по конкретным адресам и связаны между собой, для отладки программы можно воспользоваться внутрисхемным эмулятором.
